502/7DC（小型）壓力開關
☆測量范圍：
☆工作溫度：
☆防護等級：
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
502/7DC（小型）壓力開關概述
502/7DC（小型）壓力開關采用波紋管式傳感器，可用于空氣、氣體、水等中性氣體和潤滑油、輕燃油等液體介質。
502/7DC（小型）壓力開關設定值可調，調節范圍為－0.1～4MPa。
502/7DC（小型）壓力開關均采用鑄鋁殼體，為防水型，滿足船用條件。
502/7DC（小型）壓力開關技術性能
| 工作粘度 | <1×10－3m2/s |
|---|---|
| 使用壽命 | 105次 |
| 環境溫度 | －25℃～55℃ |
| 介質溫度 | －25℃～80℃ |
| 抗振性能 | 40m/s2 |
| 重復性誤差 | ≤1% |
| 觸點容量 | AC 380V 3A（阻性）AC 220V 6A（阻性） |
| 耐壓 | 150% |
502/7DC（小型）壓力開關特點
502/7DC（小型）壓力開關是超小型設計；不可調控制器備有小切換差型。
502/7DC（小型）壓力開關規格
切換差不可調
| 序號 | 設定值調節范圍MPa | 切換差不大于MPa | *大允許壓力MPa | 開關切換次數次/分 | 傳感器材料 | |
|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | |||||
| 1 | －0.1～0 | 0.007 | 0.5 | 20 | 黃銅 |
不銹鋼 0Cr17Ni14 Mo2 (316L) |
| 2 | 0～0.1 | 0.008 | ||||
| 3 | 0.01～0.25 | 0.01 | ||||
| 4 | 0.01～0.3 | 0.01 | ||||
| 5 | 0.02～0.4 | 0.016 | 3.0 | |||
| 6 | 0.03～0.6 | 0.035 | ||||
| 7 | 0.03～0.8 | 0.04 | ||||
| 8 | 0.03～1.0 | 0.04 | ||||
| 9 | 0.03～1.6 | 0.08 | 6.0 | |||
| 10 | 0.05～2.5 | 0.09 | ||||
| 11 | 0.05～3.0 | 0.14 | ||||
| 12 | 0.05～4.0 | 0.2 | ||||
切換差不可調（小切換差）
| 序號 | 設定值調節范圍MPa | 切換差不大于MPa | *大允許壓力MPa | 開關切換次數次/分 | 傳感器材料 | |
|---|---|---|---|---|---|---|
| 外殼 | 波紋管 | |||||
| 1 | －0.1～0 | 0.0045 | 0.5 | 20 | 黃銅 |
不銹鋼 0Cr17Ni14 Mo2 (316L) |
| 2 | 0～0.1 | 0.0025 | ||||
| 3 | 0.01～0.25 | 0.01 | ||||
| 4 | 0.01～0.3 | 0.01 | ||||
| 5 | 0.02～0.4 | 0.014 | 3.0 | |||
| 6 | 0.03～0.6 | 0.016 | ||||
| 7 | 0.03～0.8 | 0.02 | ||||
| 8 | 0.03～1.0 | 0.03 | ||||
| 9 | 0.03～1.6 | 0.035 | 6.0 | |||
| 10 | 0.05～2.5 | 0.04 | ||||
| 11 | 0.05～3.0 | 0.05 | ||||
| 12 | 0.05～4.0 | 0.06 | ||||
設定值的調整（詳見壓力控制器設定值的調整例一、例二）
注意事項
打開控制器時請勿旋動內部的螺釘撥弄內部零件；
選用控制器，*好使預定的設定值位于控制器設定值范圍的20%～80%之間；
規格中的切換差調節范圍是指保證提供的切換差，實際范圍可略寬；
調試時壓力請勿超過*大允許壓力；
周圍環境應無腐蝕性氣體；
安裝（或拆卸）必須用扳手夾持傳感器部分，要防止傳感器與控制器殼體發生相對轉動。

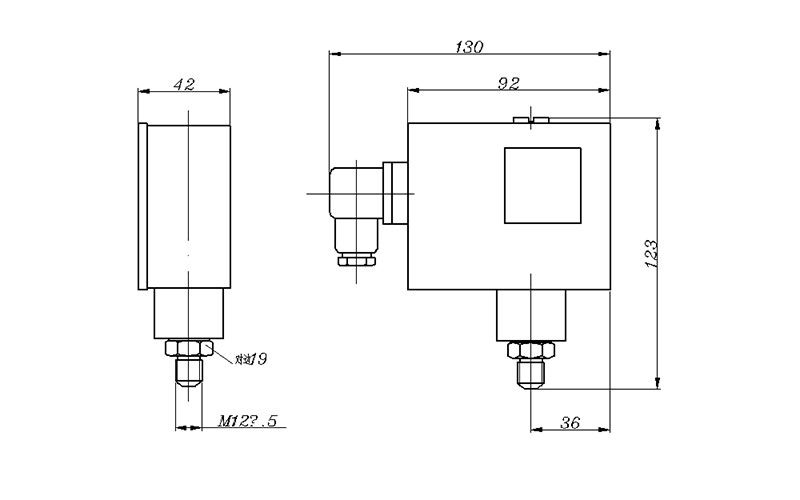

502/7DC（小型）壓力開關外形尺寸及安裝尺寸（單位：mm）
01
02
502/7DC（小型）壓力開關電氣接線圖
單刀雙擲微動開關作用過程:
接線端1-2壓力上升至上切換值斷開；
接線端1-3壓力上升至上切換值接通。
4001190288
訂購：502/7DC（小型）壓力開關
