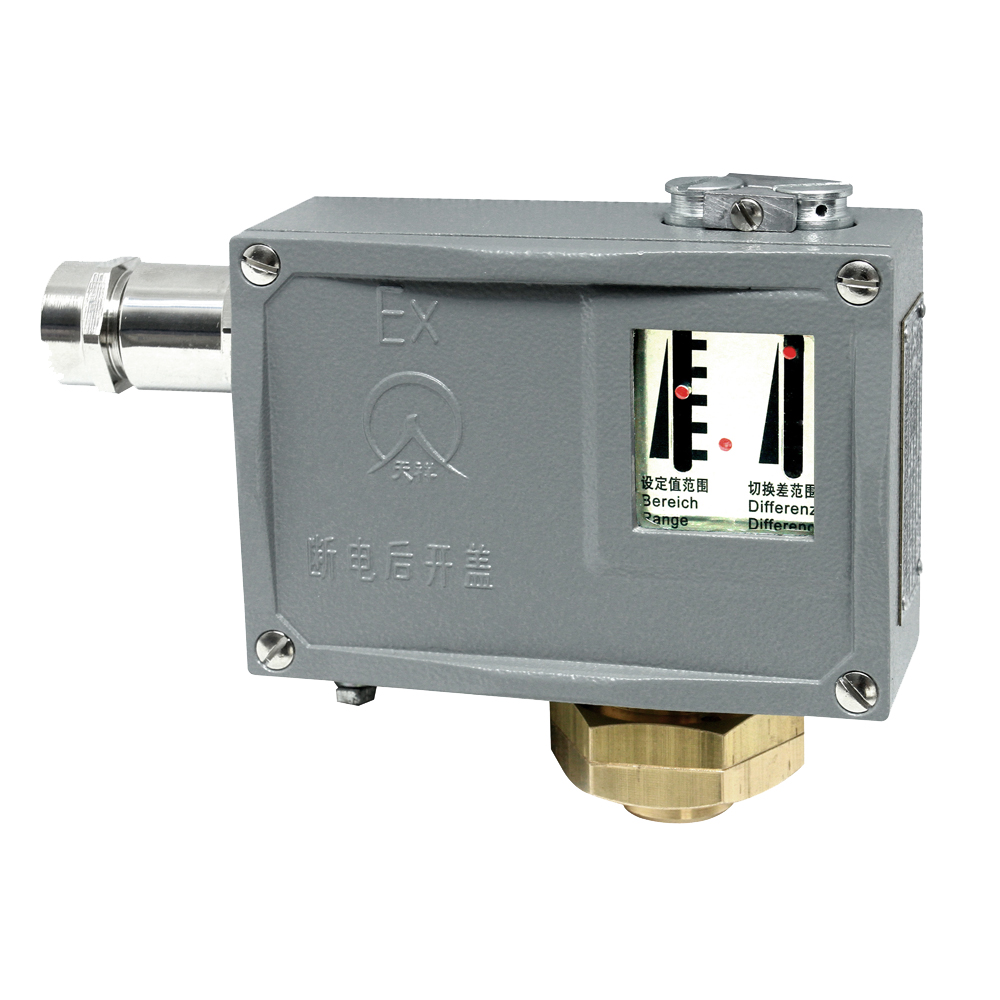

500/7D防爆型壓力開關
☆測量范圍：0～2.5MPa
☆工作溫度：－20℃～50℃
☆防護等級：IP65
☆防爆等級：Exde Ⅱ CT4～T6
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
500/7D防爆壓力開關概述
500/7D防爆壓力開關采用膜片式傳感器，可用于空氣等中性氣體和水、液壓油、潤滑油、輕燃油等液體介質。
500/7D防爆壓力開關的設定值可調，調節范圍0～2.5MPa。
500/7D防爆壓力開關技術性能
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 開關元件 | 微動開關 | 密封開關 |
| 防爆等級 | — | Exde Ⅱ CT4～T6 合格證編號: GYB14.1128X |
| 外殼防護等級 | IP65（符合DIN40050，與GB4208中IP65相當） | IP54（符合DIN40050，與GB4208中IP65相當） |
| 環境溫度 | －20℃～50℃ | －20℃～50℃ |
| 介質溫度 | 0～90℃ | 0～120℃ |
| 安裝位置 | — | 壓力接口垂直向下 |
| 抗振性能 | 500/7D：40m/s2 ; 500/7DK：20m/s2 | Max：20m/s2 |
| 重復性誤差 | ≤1.5% | ≤1.5% |
| 觸點容量 | AC 220V 6A（阻性） |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
500/7D防爆壓力開關規格
500/7D 微壓控制器切換差不可調
| 設定值調節范圍KPa | 切換差不大于KPa | *大允許壓力①KPa | 開關切換次數次/分 | 壓力傳感器材料 | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －16～0 | 0.6 | 50 | 10 | 鍍鋅鋼 |
丁腈 橡膠 | G1/4″ | 1.0 | 01 | 04 | 0812211 | 0852281 |
| －10～0 | 0.6 | 0812212 | 0852282 | ||||||||
| －6～0 | 0.6 | 0812213 | 0852283 | ||||||||
| －2.5～0 | 0.4 | 0812214 | 0852284 | ||||||||
| －1.6～0 | 0.4 | 0812215 | 0852285 | ||||||||
| 0～0.6 | 0.2 | 0812216 | 0852286 | ||||||||
| 0～1.1 | 0.4 | 0812217 | 0852287 | ||||||||
| 0～1.6 | 0.4 | 0812218 | 0852288 | ||||||||
500/7D切換差不可調
| 設定值調節范圍MPa(KPa) | 切換差不大于MPa(KPa) | *大允許壓力①M(fèi)Pa(KPa) | 開關切換次數次/分 | 壓力傳感器材料 | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| (0～2.5) | (0.4) | (50) | 10 | 鋁 |
丁腈 橡膠 | G1/4″ | 1.0 | 01 | 04 | 0812200 | 0852280 |
| (0～6) | (0.6) | 0812500 | 0852580 | ||||||||
| (0～16) | (0.8) | 0812700 | 0852780 | ||||||||
| (0～25) | (0.9) | 0812800 | 0852880 | ||||||||
| 0.005～0.06 | 0.006 | 1.5 | 40 | 黃銅 | 1.15 | 02 | 05 | 0814100 | 0854180 | ||
| 0.005～0.1 | 0.009 | 0814200 | 0854280 | ||||||||
| 0.005～0.16 | 0.012 | 0814300 | 0854380 | ||||||||
| 0.005～0.25 | 0.015 | 0814400 | 0854480 | ||||||||
| 0.03～0.4 | 0.04 | 4 | 0.85 | 03 | 06 | 0814500 | 0854580 | ||||
| 0.03～0.6 | 0.05 | 0814600 | 0854680 | ||||||||
| 0.05～1 | 0.06 | 0814700 | 0854780 | ||||||||
| 0.1～1.6 | 0.12 | 5 | 0.85 | 03 | 06 | 0814800 | 0854880 | ||||
| 0.1～2.5 | 0.15 | 0814900 | 0854980 | ||||||||
500/7D切換差可調
| 設定值調節范圍MPa(KPa) | 切換差不大于MPa(KPa) | *大允許壓力①M(fèi)Pa(KPa) | 開關切換次數次/分 | 壓力傳感器材料 | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| (0～2.5) | (1.1) | (50) | 10 | 鋁 |
丁腈 橡膠 | G1/4″ | 1.05 | 01 | 04 | 0802200 | 0842280 |
| (0～6) | (1.5) | 0802500 | 0842580 | ||||||||
| (0～16) | (2.3) | 0802700 | 0842780 | ||||||||
| (0～25) | (2.8) | 0802800 | 0842880 | ||||||||
| 0.005～0.06 | 0.016 | 1.5 | 40 | 黃銅 | 1.20 | 02 | 05 | 0804100 | 0844180 | ||
| 0.005～0.1 | 0.018 | 0804200 | 0844280 | ||||||||
| 0.005～0.16 | 0.025 | 0804300 | 0844380 | ||||||||
| 0.005～0.25 | 0.025 | 0804400 | 0844480 | ||||||||
| 0.03～0.4 | 0.08 | 4 | 0.9 | 03 | 06 | 0804500 | 0844580 | ||||
| 0.03～0.6 | 0.1 | 0804600 | 0844680 | ||||||||
| 0.05～1 | 0.11 | 0804700 | 0844780 | ||||||||
| 0.1～1.6 | 0.25 | 5 | 0.9 | 03 | 06 | 0804800 | 0844880 | ||||
| 0.1～2.5 | 0.33 | 0804900 | 0844980 | ||||||||
500/7DK切換差不可調(小切換差，無防爆型)
| 設定值調節范圍MPa(KPa) | 切換差不大于MPa(KPa) | *大允許壓力①M(fèi)Pa(KPa) | 開關切換次數次/分 | 壓力傳感器材料 | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | |
|---|---|---|---|---|---|---|---|---|---|
| 外殼 | 膜片 | ||||||||
| (0～2.5) | (0.2) | (50) | 10 | 鋁 |
丁腈 橡膠 | G1/4″ | 1.0 | 01 | 0812207 |
| (0～6) | (0.45) | 0812507 | |||||||
| (0～16) | (0.5) | 0812707 | |||||||
| (0～25) | (0.6) | 0812807 | |||||||
| 0.005～0.06 | 0.004 | 1.5 | 40 | 黃銅 | 1.15 | 02 | 0814107 | ||
| 0.005～0.1 | 0.006 | 0814207 | |||||||
| 0.005～0.16 | 0.0075 | 0814307 | |||||||
| 0.005～0.25 | 0.01 | 0814407 | |||||||
| 0.03～0.4 | 0.02 | 4 | 0.85 | 03 | 0814507 | ||||
| 0.03～0.6 | 0.02 | 0814607 | |||||||
| 0.05～1 | 0.038 | 0814707 | |||||||
| 0.1～1.6 | 0.08 | 5 | 0.85 | 03 | 0814807 | ||||
| 0.1～2.5 | 0.1 | 0814907 | |||||||
注：①在實際工作中，即使短暫的壓力峰值也不能超過此值。
選用和安裝 （詳見控制器的選用和安裝）
設定值的調整（詳見壓力控制器設定值的調整例一、例二、例五）

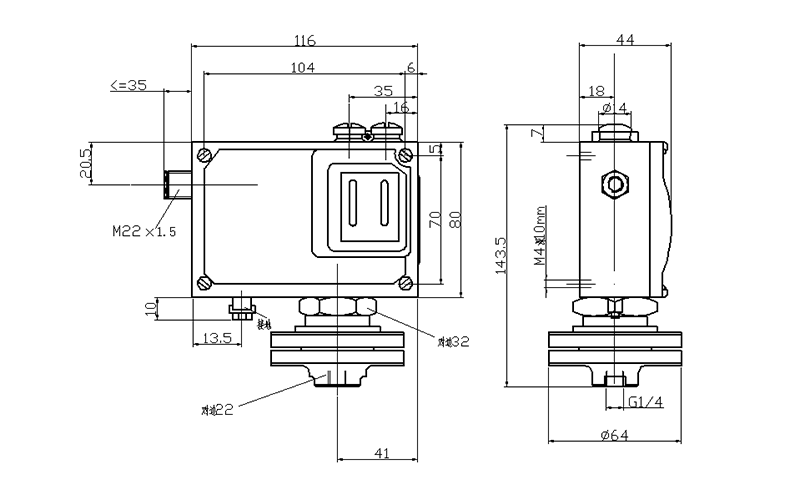

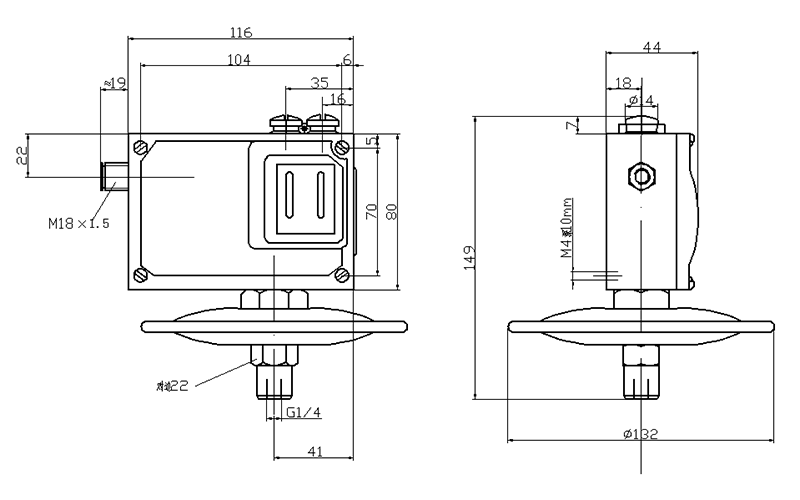

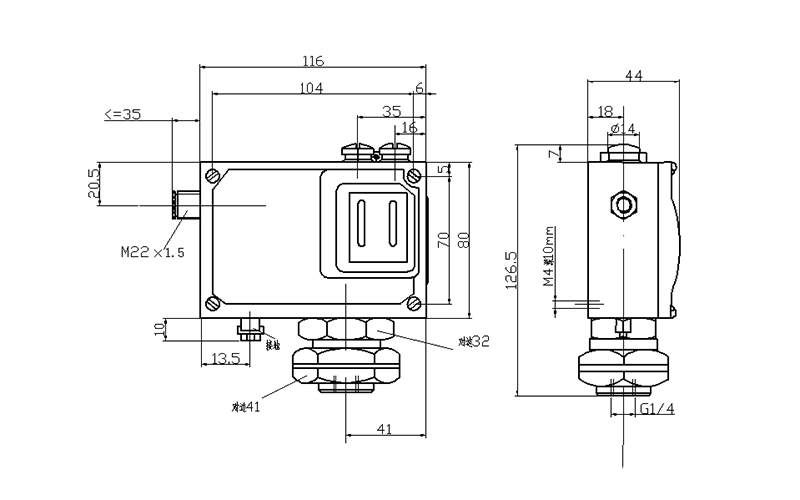

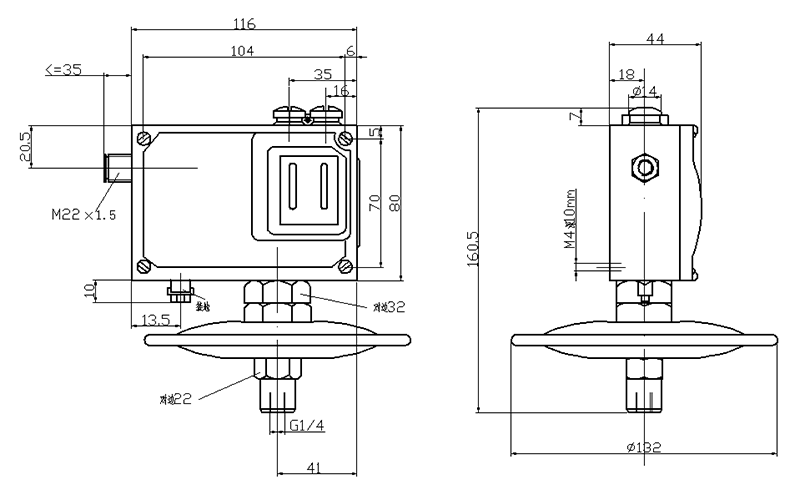

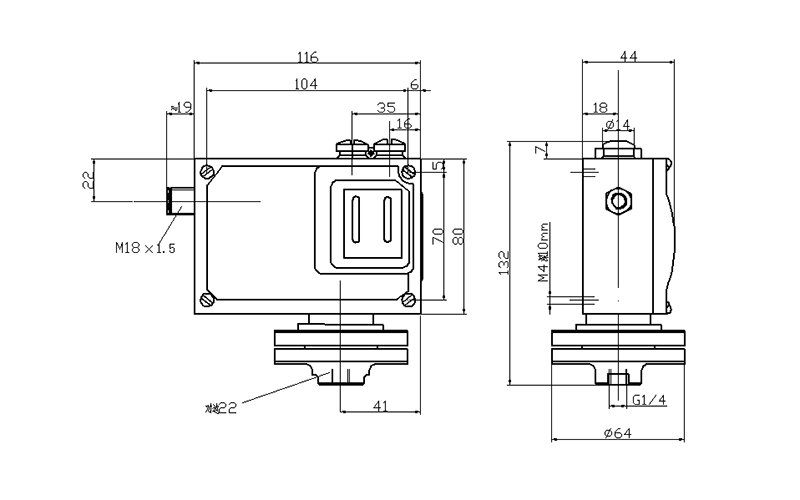

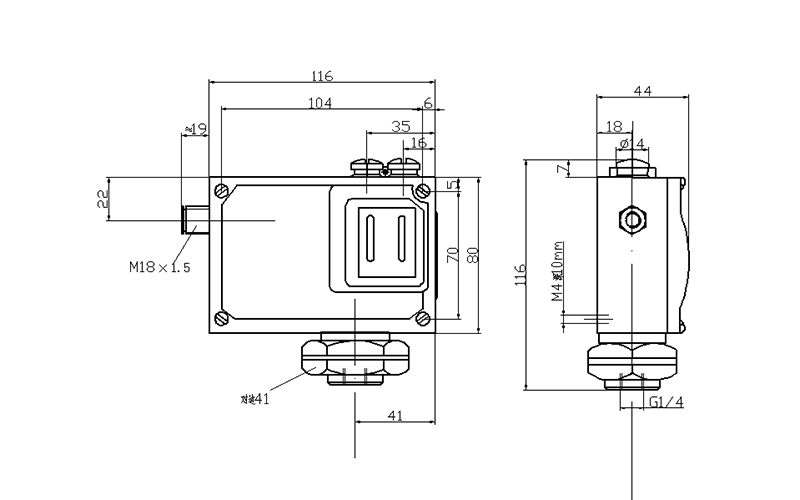

500/7D防爆壓力開關外形及安裝尺寸（單位：mm）
普通型
01
02
03
防爆型
04
05
06
附件
可供選用附件目錄編號：0574767，0574773，0574772，05745771，SC5·407·505
訂貨目錄編號：0802200至0802800；0812200至0812800；0812207至0812807；
0852280至0852880；0842280至0842880的低壓控制器用訂貨目錄編號為0574771的安裝支架，其余用0574772。
500/7D防爆壓力開關電器接線圖
單刀雙擲微動開關作用過程:
接線端1-3壓力上升至上切換值接通；
接線端1-2壓力上升至上切換值斷開。
