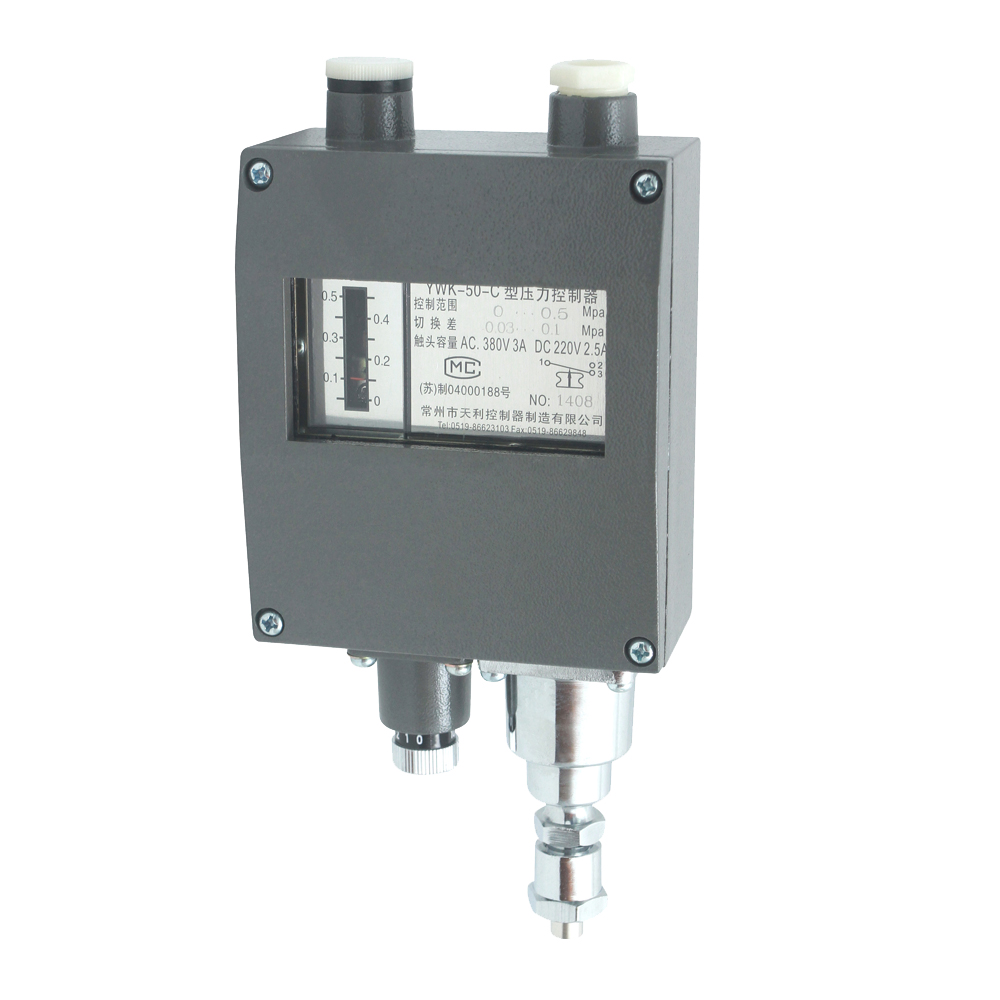

YWK-50-C船用壓力開關
☆測量范圍：-0.1~4MPa
☆工作溫度：－25℃~55℃
☆防護等級：IP44
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
YWK-50-C船用壓力開關概述
YWK-50-C船用壓力開關采用波紋管式傳感器，可用于氣體、蒸汽等氣體介質和液體介質。YWK-50-C船用壓力開關設定值可調，調節范圍-0.1～4MPa。
YWK-50-C船用壓力開關采用鑄鋁殼體，為防水型，滿足船用條件。
YWK-50-C船用壓力開關技術性能
| 環境溫度 | －25℃～55℃ |
|---|---|
| 外殼防護等級 | IP44 |
| 抗振性能 | 2~25Hz 1.6mm 25~100Hz 40m/s2 |
| 觸點容量 | AC 380V 3A（阻性） DC 220V 2.5A （阻性） |
| 重復性誤差 | 見規格表 |
YWK-50-C船用壓力開關規格
切換差可調
| 序號 | 設定值調節范圍MPa | 切換差調節范圍MPa | 設定值誤差MPa | 重復性誤差MPa | 備注 |
|---|---|---|---|---|---|
| 1 | －0.1～0 | 0.0065～0.026 | ±0.004 | 0.002 | 同序號6~11備注欄 |
| 2 | 0～0.1 | 0.006～0.028 | ±0.004 | 0.002 | 被控介質對黃銅﹑錫青銅﹑鉛錫焊料無腐蝕作用 |
| 3 | 0～0.2 | 0.01～0.08 | ±0.008 | 0.004 | |
| 4 | 0～0.3 | 0.025～0.1 | ±0.012 | 0.006 | |
| 5 | 0～0.5 | 0.03～0.1 | ±0.02 | 0.01 | |
| 6 | 0～0.8 | 0.07～0.25 | ±0.032 | 0.016 | |
| 7 | 0～1 | 0.07～0.25 | ±0.04 | 0.02 |
被控介質對黃銅、1Cr18Ni9Ti不銹鋼、 鉛錫焊料無腐蝕作用 |
| 8 | 0～1.5 | 0.1～0.28 | ±0.06 | 0.03 | |
| 9 | 0～2 | 0.12～0.3 | ±0.08 | 0.04 | |
| 10 | 0～3 | 0.15～0.5 | ±0.12 | 0.06 | |
| 11 | 0～4 | 0.25～0.6 | ±0.16 | 0.08 |
YWK-50-C船用壓力開關設定值的調整
壓力開關的設定值調整步驟，舉例說明如下：
【例】：選用0~0.8 MPa規格的壓力開關， 要求控制氣體壓縮機的輸出壓力保持在0.5~0.6 MPa之間，具體操作步驟如下：
1. 將壓力開關的開關接線端子接入壓縮機電機的電源控制回路中（接1-3端子則降壓接通，升壓斷開）將被控氣體導入壓力開關波紋管室；
2. 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值；
3. 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時，壓力開關開關切換。
YWK-50-C船用壓力開關安裝
1. 打開表蓋，將壓力開關垂直安裝在儀表上，嚴禁用手撥動或用工具碰撞拔臂，以防改變性能；
2. 取下鎖緊螺母旋動調節桿，使指針指在所需控制的壓力設定值上，擰緊鎖緊螺母；
3. 旋動切換差旋鈕，以獲取需要的切換差；

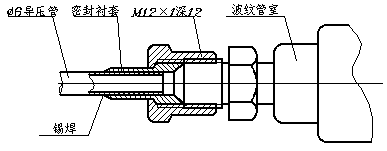

4. 旋下接頭將直徑為6毫米的金屬導壓管的一端錫焊在套筒上，然后旋緊接頭使連接管密封，被控介質由金屬導壓管進入波紋管室，如下圖所示；
YWK-50-C 型壓力開關導壓管連接圖
5. 復查安裝是否正確，裝好表蓋，接通電源。根據壓力開關使用情況，應作定期校對。
YWK-50-C船用壓力開關注意
1. YWK-50-C船用壓力開關指針指示值為下切換值，設定值調節范圍即為下切換值調節范圍；
2. 切換差旋鈕上數字僅表示切換值的大小程度而非實際值，實際值應從標準表讀?。?br/>3. 被控介質壓力不超過某一給定壓力值時，指針應調整在比給定值低一個切換差值（即下切換值）的位置上，調整完畢后，不準再旋動切換差旋鈕；
4. 規格表中給的切換差調節范圍是指保證提供的*小調節范圍，實際范圍可比表列值略寬。

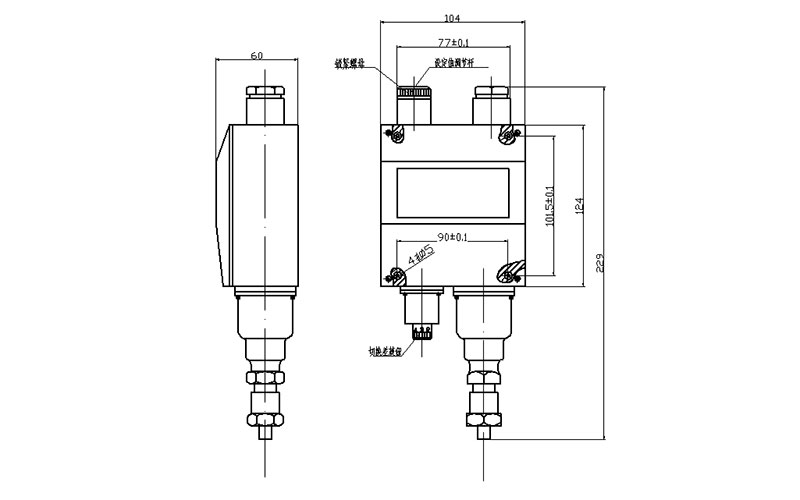

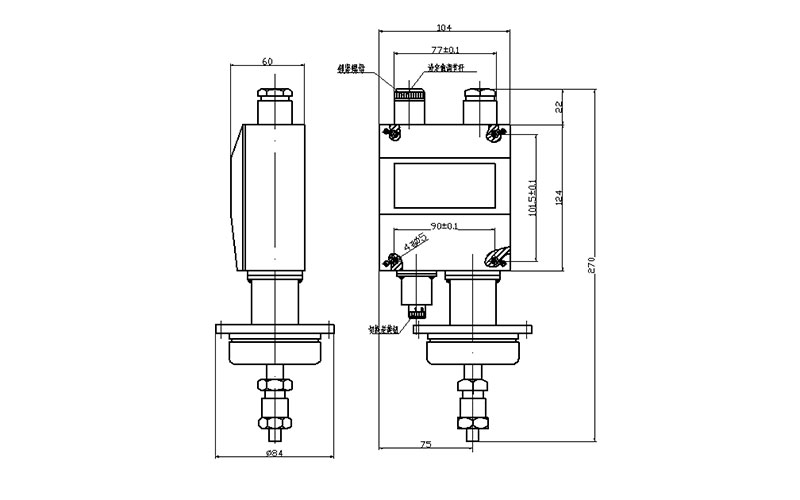

YWK-50-C船用壓力開關外形尺寸及安裝尺寸（單位：mm）
序號1、2規格的壓力開關
序號3～11規格的壓力開關
YWK-50-C船用壓力開關電氣接線圖
單刀雙擲微動開關作用過程:
接線端1-3溫度下降至下切換值接通，
接下端1-2溫度下降至下切換值斷開。
電纜：φ12船用或φ7.5三芯
