YWK-7DD差壓開關
☆測量范圍：70～300KPa
☆工作溫度：－25℃～55℃
☆防護等級：IP54
☆防爆等級：
- 咨詢熱線：13776817345
-
-
產品詳情
-
聯系我們
YWK-7DD差壓開關概述
YWK-7DD差壓開關用膜片及活塞結合形成的傳感器，能耐較高的靜壓，適用于空氣、氣體等中性氣體和潤滑油、輕燃油等液體介質。
YWK-7DD差壓開關用的差壓設定值可調，調節范圍70～300KPa。
YWK-7DD差壓開關用結構緊湊小巧，尤為適用于對安裝空間要求苛刻的場合。
YWK-7DD差壓開關用技術性能
| 工作粘度 | <1×10-3m2/s |
|---|---|
| 開關元件 | 微動開關 |
| 環境溫度 | －25℃～55℃ |
| 介質溫度 | 0℃～80℃ |
| 外殼防護等級 | IP54 |
| 抗振性能 | Max100m/s2 |
| 重復性誤差 | ≤2.5% |
| 觸點容量 | AC 220V 6A（阻性） |
| 安裝位置 | H（高壓腔）接口垂直向下（允許傾斜15°） |
YWK-7DD差壓開關用特點
超小型設計，開關動作頻率高（100次/分鐘），抗振性好。
YWK-7DD差壓開關用規格
切換差不可調
| 差壓設定值調節范圍KPa | 切換差不大于KPa | *大允許工作壓力MPa | 壓力傳感器材料 | 接口外螺紋 | ||
|---|---|---|---|---|---|---|
| 外殼 | 膜片 | 活塞 | ||||
| 70～170 | 50 | 3.5 |
LY12 鋁合金 | 丁腈橡膠 | 鋼 | M18×1.5或M16×1.5 |
| 120～300 | 80 | 3.5 |
LY12 鋁合金 | 丁腈橡膠 | 鋼 | M18×1.5或M16×1.5 |
YWK-7DD差壓開關用設定值的調整
在高壓（H）接口處輸入高壓源，在低壓（L）接口處輸入低壓源。
【例】選用差壓設定值調節范圍為70～170KPa的控制器，要求差壓上升至120KPa（上切換值）時，發出報警信號，其操作步驟如下：
將控制器的高壓接口旋入壓力校驗臺，并使開關接線座接上信號源；
將壓力升至120KPa（此值由標準壓力表測得）；
以M2內六角螺釘扳手調整低壓接口內的差壓設定值螺母（順時針方向旋轉，差壓設定值增大，逆時針方向旋轉，差壓設定值減少），使其在120KPa附近切換；
改變壓力值，使壓力在120KPa上下來回變化，檢驗開關觸點上切換值是否是120KPa，此時下切換值應是120KPa減去切換差（30KPa左右），等于90KPa（左右）；
在高壓端，低壓端同時輸入高、低壓信號，觀察其差壓值是否為上切換值120KPa（若用戶受調試設備的限制，此步驟可以免做）。
YWK-7DD差壓開關用選用和安裝
選用控制器，*好使預定的設定值位于控制器差壓設定值調節范圍的中間部分，一般為調節范圍的20%～80%；
控制器若要安裝在室外時，應給予足夠的防護措施，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入等影響；
對有壓力峰值及脈沖壓力的介質，可安裝阻尼器，以消除脈沖干擾；
安裝壓力接口時，應夾持控制器接口的外六角接頭處，防止開關殼體與高、低壓接頭發生松動，影響控制器性能；
接地座要可靠接地；
高、低壓入口不能接反，否則不動作；
通斷電流不能大于額定值（當觸點動作頻繁時，*好不要超過額定值的60%）。

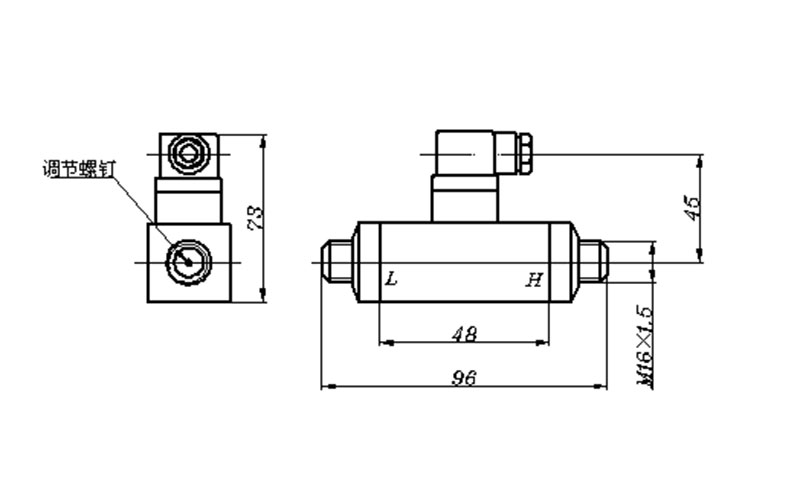

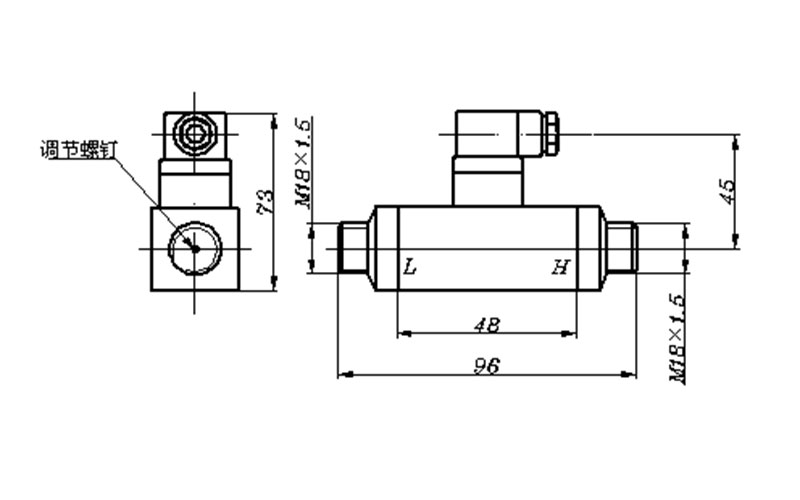

YWK-7DD差壓開關用外形尺寸及安裝尺寸（單位：mm）
YWK-7DD差壓開關用電氣接線圖
單刀雙擲微動開關作用過程：
接線端1-3壓力上升至上切換值時接通，
接線端1-2壓力上升至上切換值時斷開。
4001190288
訂購：YWK-7DD差壓開關
